التدفئة والتكيف تحت البلاط


يعتمد  نظام  التدفئة أو  التبريد تحت  البلاط  على  تمرير  المياه  الساخنة  بدرجة  حرارة (40-50 درجة  مئوية ) في حال التبريد  وبدرجات  حرارة  منخفضة  تصل إلى (13-14 درجة مئوية)  في  حال  التكيف  ضمن شبكة انابيب  موزعة  على  كامل  المساحة  من  خلال  دارات  تتألف  من  أنبوب  واحد  موصول بالمجمع  داخل  خزانة  التدفئة . تحديد مقدار  التباعد  بين الانابيب  ودرجة  حرارة  المياة  في  الشبكة  عن  طريق التصميم  الهندسي الدقيق  للحمل الحراري بحيث لا تزيد  درجة  حرارة  البلاط  عن 29 درجة  مئوية  في  حالة  التدفئة.


مكونات  نظام التدفئة والتكيف  تحت  البلاط :
يتكون  من غرفة بويلر  التي  تحتوي  على  البويلر  والمضخات  كما  في  نظام  الرديترات بالإضافة إلى محبس الخلط  الخاص الذي يقوم  بخلط المياه  الراجعة من  المجمع  مع  المياه  الخارجة من  البويلر وذلك للحصول  عل درجة  الحرارة المطلوبة داخل  شبكة  الأنابيب .كما  يتكون  النظام من  عدة مجسات لقياس درجات  حرارة المياه  الداخلة والخارجة من  وإلى الشبكة  بالاضافة إلى   المحركات الكهربائية للتحكم بكميات التدفق داخل  الدارات في حالة  استخدام النظام للتكيف يتم  الربط  الشبكة مع  مبرد مركزي (شلر) وإضافة مجسات ومحابس خلط  أخرى.

مميزات نظام  التدفئة والتكيف  تحت  البلاط:

- استثمار  امثل  لمسحات  الغرف بسبب إلغاء تركيب  المشعات الحرارية
- توزيع حراري منتظم والحفاظ على درجة حرارة ثابتة  للمكان  المدفئ أو المبرد.
- انخفاض  الكلفة  التشغيلية  للنظام بسبب التشغيل  على  درجات حرارة منخفضة.
- التدفئة الأرضية هي  الحل الأمثل لتدفئة المساحات الكبيرة وذات الارتفاعات العالية كالمساجد والصالات والمسابح المغلق .
- انبعاث الحرارة من الأسفل إلى الأعلى في هذا النظام على كامل سطح الأرضية يجعل شعورا بالراحة لأنه أقرب ما يكون إلى التوزيع المثالي لحرارة جسم الإنسان.

تركيب  التدفئة  الأرضية:

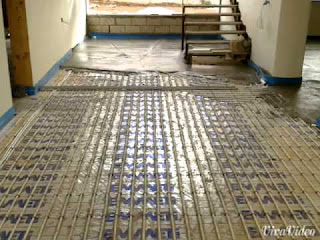

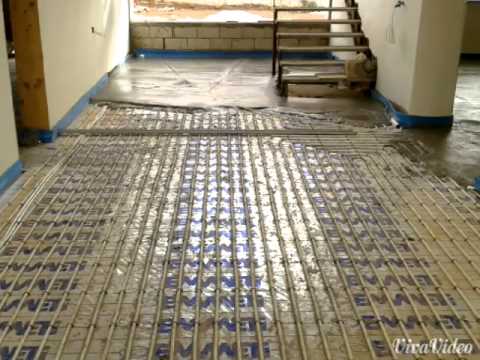

- نقوم  بوضع  ألواح  لعازل ( الستريوبور) على  أرضية  المكان  المراد  التدفئة  وذلك  لتأمين العازلية المطلوبة ويتميز  هذا  العزل  بكثافة  وضغط  عاليين  وسماكة  3سم.
- وضع  شبك  الحديد  قبل  الأنابيب  وذلك  للتقليل  من  نسبة الضياع  الحراري  وتامين  مردود  أعلى  للتدفئة.
- فرد  شبكة  الأنابيب على  شبك  الحديد وذلك  وفق  مخطط  هندسي مدروس من  قبل  قسم   الدراسات  في  الشركة.
- نقوم بتوصيل  أطراف الأنابيب  إلى  مجمعات  النحاسية  الموجودة  في  الطبلون  التي  تم  تثبيتها  في  البداية بحيث  يخرج  الأنبوب من  المجمع  الذاهب ثم  يعود إلى  مجمع آخر.
- ضغط  شبكة  الأنابيب 10بار.
- صب  طبقة  خراسانية  مع  وضع  فواصل  تمدد على  محيط  هذه  الصبة  الخراسانية
- يعتمد النظام على  التبادل الحراري عن  طريق الشعاع بشكل رئيسي سواء بالتكيف أو التدفئة مما  يقربه من  الطريقة الطبيعية للتبادل الحراري في  جسم الإنسان وبالتالي يضمن مستوى راحة  أعلى  صيفا  وشتاء.
